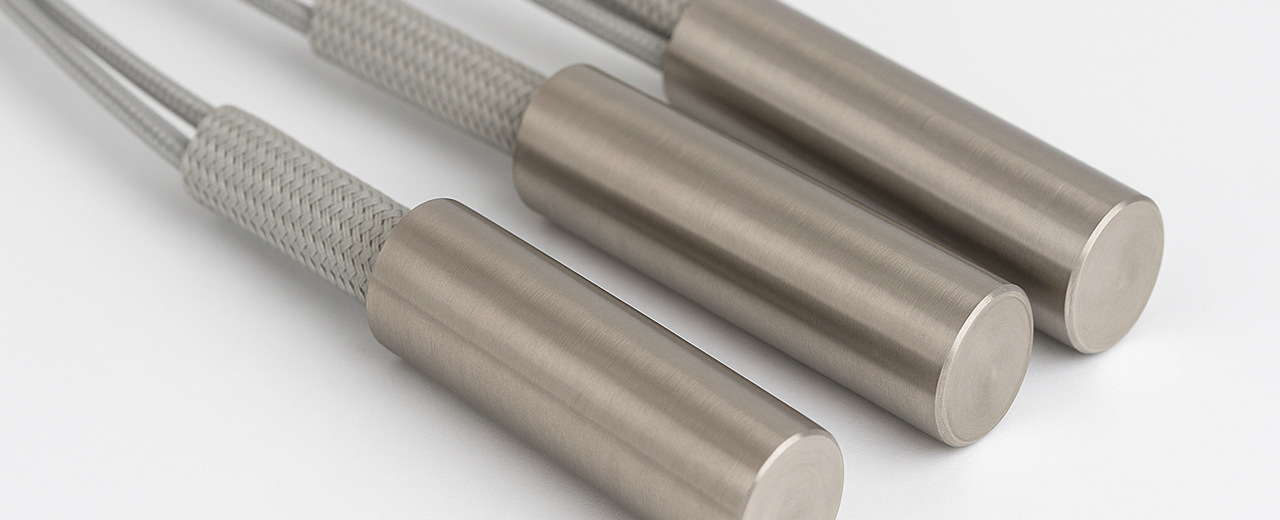

Las resistencias eléctricas están normalizadas con cables flexibles desde el interior.
La longitud de cableado estándar es de 250 mm (sin termopar). También se pueden fabricar resistencias con cableado más largo, hasta 1000 mm, con o sin termopar.
Diámetros Normalizados en medidas métricas (mm) | ||||||
|---|---|---|---|---|---|---|
6,5 | 8 | 10 | 12,5 | 16 | 20 | |
Diámetros Normalizados en pulgadas (*) | ||||||
|---|---|---|---|---|---|---|
1/4” | 5/16” | 3/8” | 1/2” | 5/8” | 3/4” | Pulgadas |
6,30 | 7,90 | 9,46 | 12,61 | 15,81 | 19,05 | Milímetros |
Podemos suministrar cualquier diámetro establecido desde 3 mm hasta 25 mm. Para cualquier otro tamaño, no dude en contactarnos. El tubo del cartucho está fabricado en acero inoxidable con soldadura TIG y cables de conexión de níquel.

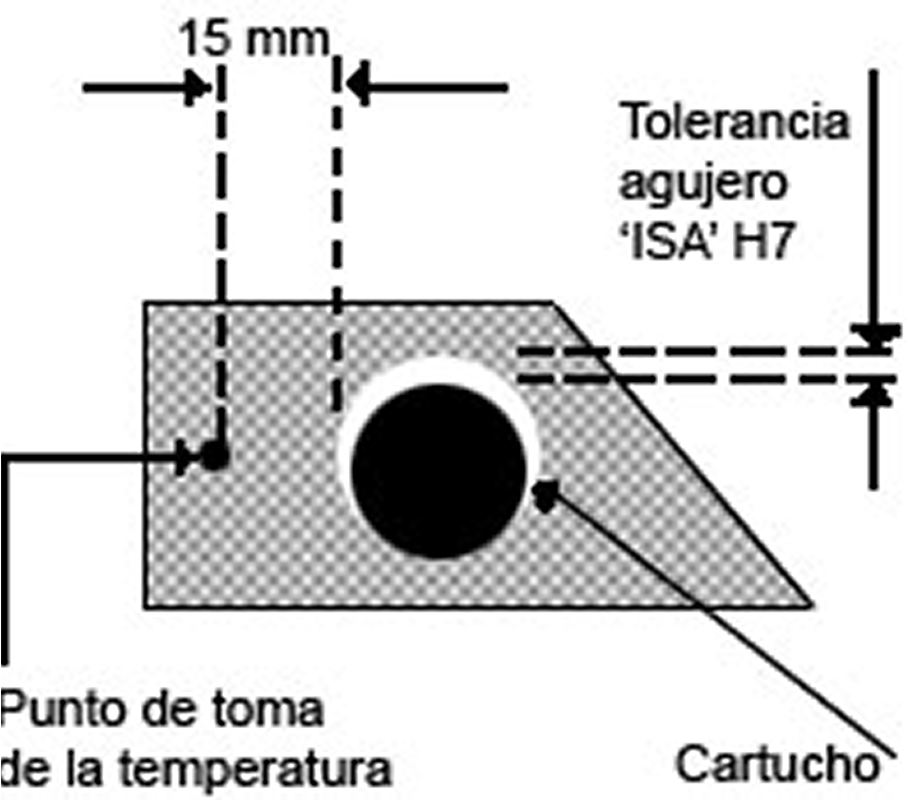

La correcta colocación del cartucho en el agujero es imprescindible para su buen funcionamiento y rendimiento.
El agujero debe realizarse con una tolerancia ISO H7.
A continuación, se muestra una tabla con las tolerancias de alojamiento.
Tabla de tolerancia de agujero | |||
|---|---|---|---|
Más de | Hasta | Tolerancia | Agujero |
3 | 6 | -0 | +0,012 |
6 | 10 | -0 | +0,015 |
10 | 18 | -0 | +0,018 |
18 | 30 | -0 | +0,021 |
